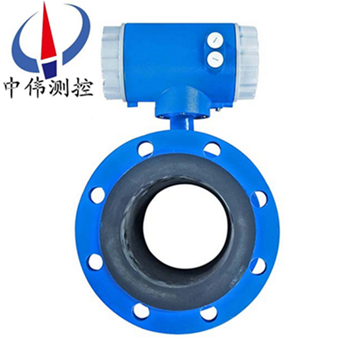

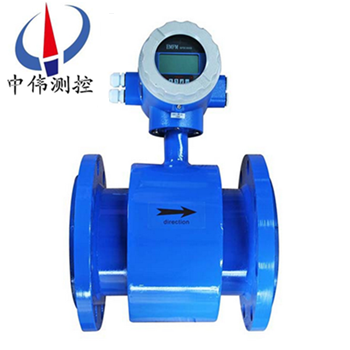

高精度電磁流量計

•
•
•

高精度電磁流量計是一種測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，技術達到國內xj****水平?？梢赃_(dá)到精度0.2%，準確度高，流量測量范圍

一、產品概述：
ZW-LDE系列高精度電磁流量計適用于各種導電液體的流量檢測,是流量檢測工程中的必備儀表。即當導電液體流過電磁流量計時，導體中會產生感應電動勢。導電液體以速度V流過垂直于流動方向磁場，導電性液體流動感應出一個與平均流速成正比的電壓，并通過電纜傳送至轉換器智能化處理，然后LCD顯示測量值或轉換成標準信號4～20mA輸出。

電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流計。電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。

二、工作原理：
ZW-LDE系列高精度電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、應用場合：
ZW-LDE系列高精度電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
四、主要特點：
1、儀表結構簡單、可靠，無可動部件，工作壽命長。
2、無截流阻流部件，不存在壓力損失和流體堵塞現象。
3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6、備有管道式、插入式等多種流量計型號。
7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
8、具備一體化和分離型兩種型式。
9、高清晰度LCD背光顯示。
五、技術參數：
1、儀表精度：管道式0.5級、1.0級；插入式2.5級。
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s。
4、工作壓力：1.6MPa。
5、環境溫度：-40℃～+50℃。
6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃。
7、防爆標志：ExmibdⅡBT4。
8、防爆證號：GYB01349。
9、外磁干擾：≤400A/m。
10、外殼防護：一體化型： IP65；
分 離 型：  傳感器IP68（水下5米，僅限于橡膠襯里）；轉換器IP65。
11、輸出信號：4～20mA.DC，負載電阻0～750Ω。
12、通訊輸出：RS485或CAN總線。
13、電氣連接：M20×1.5內螺紋，φ10電纜孔。
14、電源電壓：90～220V.AC、24±10%V.DC。
15、功       耗：≤10VA。
六、結構形式：
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼體：儀表外包裝。
2、轉換器：
即為智能二次表，其將流量信號放大處理??單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3、產品組裝形式：
其分為一體型和分體型兩種形式。
a、一體型： 傳感器和轉換器一體安裝。
b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。
七、按勵磁方式分類：
要產生一個均勻恒定的磁場，就需要選擇一種合適的勵磁方式。如按勵磁電流方式劃分，有直流勵磁、交流（工頻或其他頻率）勵磁、低頻矩形波勵磁和雙頻矩形波勵磁。
1、直流勵磁
直流勵磁方式用直流電或采用磁鐵產生一個恒定的均勻磁場。這種直流勵磁變送器的是受交流電磁場干擾影響很小，因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化，即電解質在電場中被電解，產生正負離子，在電場力的作用下，負離子跑向正極，正離子跑向負極，這將導致正負電極分別被相反極性的離子所包圍，嚴重影響儀表的正常工作。所以，直流勵磁一般只用于測量非電解質液體，如液態金屬流量（常溫下的***和高溫下的液態鋼、鋰、鉀）等。
2、交流勵磁
工業上使用的電磁流量計，大都采用工頻（50Hz）電源交流勵磁方式產生交變磁場，避免了直流勵磁電極表面的極化干擾。但是用交流勵磁會帶來一系列的電磁干擾問題（例如正交干擾、同相干擾、零點漂移等）。現在交流勵磁正在被低頻方波勵磁所代替。
3、低頻方波勵磁
低頻方波勵磁波形有二值（正-負）和三值（正-零-負-零）兩種，其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁干擾，消除由分布電容引起的工頻干擾，抑制交流磁場在管壁和流體內部引起的電渦流，排除直流勵磁的極化現象。

八、安裝要求：
安裝環境的選擇
1、應盡量遠離具有強電磁場的設備。如大電機、大變壓器等。
2、安裝場所不應有強烈震動，環境溫度變化不大。
3、便于安裝、維修的場所。
安裝位置的選擇
1、傳感器上流向標志與管道內被測介質流動的方向須***一致。
2、安裝位置須***保證測量管內書中充滿被測介質。
3、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件（閥門、彎頭等）
4、測量雙相流體時，應選擇不易引起相分離的地點。
5、應盡量避免安裝在管內呈現負壓的地方。
6、當被測介質容易使電極，測量管內壁產生粘附、結垢時，建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口。
安裝地點的選擇
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。
4、選擇便于維修，活動方便的地方。
5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。八、安裝注意事項：
1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。
2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。
3、安裝時密封墊圈的內徑應與測量管襯里內徑一致。
4、須***保證接線盒內的干燥，否則儀表可能會產生計量誤差。

九、生產安裝要求與使用：
1、對外部環境的要求：
a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若須***安裝時，須有隔熱、通風的措施。
b、流量計盡量安裝在室內,若須***安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。
c、流量計應避免安裝在含有腐蝕性氣體的環境中，須***安裝時，須有通風措施。
d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。
e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
2、對工藝管的要求
流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。
a、上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN （式中DN：傳感器內徑，D：工藝管內徑）
b、工藝管與傳感器須***同心，同軸偏差應不大于0.05DN
3、旁通管的要求
為了方便檢修流量計，流量計需安裝旁通管，另外，對重污染流體及流量計需清洗而流體不能停止的，須***安裝旁通管。

十、安裝注意事項：
1、在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端法蘭旁頸部位置，切勿在測量、管內插入管幫進行吊裝以免損壞襯里。
2、安裝前，傳感器內的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。
3、安裝時密封墊圈的內徑應與測量管襯里內徑一致。
4、須***保證接線盒內的干燥，否則儀表可能會產生計量誤差。
十一、運行前的準備工作：
1、在安裝接線后正式投入運行前應再次檢查安裝、接線是否正確。（對分體型而言）
2、將床干起前閥門打開，傳感器后閥門關閉，讓傳感器內充滿被測介質。
3、準備工作完畢后，先打開傳感器上游閥門，再緩緩打開下游閥門，觀察轉換器瞬時流量顯示應向大方向變化，說明信號線線方向正確。否則，將信號線 A 與 B 接線位置互換。（對分體型而言）
4、打開傳感器前后閥門，排液數分鐘，排出管內氣體。
5、關閉傳感器下游閥門，再關上游閥門，是傳感器內充滿被測介質。然后進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請詳閱轉換器說明書。

十二、主要技術數據：

1、整機和傳感器技術數據：

2、轉換器技術數據：

3、襯里的選擇：

4、進口保護法蘭和接地法蘭(或接地環)的選擇：

5、電極的選擇：

十三、正確選型：

儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。

1、收集數據：

被測流體成份；
大流量、小流量；
z高工作壓力；
z高溫度、z低溫度；

2、量程范圍確認：

一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，z低流速應不小于0.2m/s，z高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

電磁流量計的量程Q應大于預計的zui大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

3、參考流量范圍：

十四、選型編碼：

十五、設計選用及訂貨須知：

1、測量介質：名稱、成分、狀態、導電性或電導率；

2、工作狀態溫度（℃）；

3、工作狀態壓力（Mpa）；

4、管道內外徑（DN），***小、正常、量范圍（m3/h）；

5、腐蝕性、磨損性，是否有負壓；

6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源；

7、安裝環境：防護等級和防爆要求。
