外縛式超聲波流量計

•

外縛式超聲波流量計被測流體可以是水、海水或油、漿液之類均勻液體，導電或非導電，有腐蝕性或無腐蝕性 液體均可測量。采用背光液晶全中文顯示瞬時流量計及正、負、凈累積流量、流速、時間、模擬輸入等數據，可適用

一、產品概述：

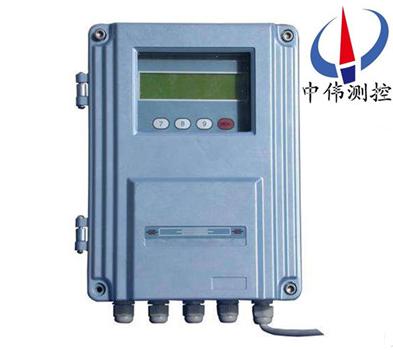

ZWS-100F1系列外縛式超聲波流量計是基于微處理器技術，自身完備的流量測量?jī)x表，與其它常規類型流量計或其它超聲波流量計相比，除具有測量安裝簡便：傳感器外貼到管道外壁即可測量流體流量，不需要斷管安裝，沒有管徑要求,還具有高精度、高可靠性、高性能的顯著特點。 是通過選用******上x(chóng)j****的大規模集成電路和xj****的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機（壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型）滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
二、工作原理：
ZWS-100F1系列外縛式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收技術和硬件參數無關化設計方法；當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間******相同（可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
三、應用場合：
ZWS-100F1系列外縛式超聲波流量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，廣泛應用于工業現場中的各種液體流量的在線計量?？蓽y(cè)量的介質：飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、柴油、燃油化工液體其他均質流體。
四、主要特點：
1、結構緊湊、堅固、******xj****的壓鑄鋁機。
2、嚴格的單板設計，穩定性更高。
3、可接5路4-20mA電流信號（如：溫度、壓力、液位等）。
4、防非操作人員誤動的密碼鎖保護。
5、具有聲音報警提示功能（如：發生電路故障等）。
6、自動記憶前64日，前64個月，前5年的累積流量。
7、克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度,特別適合管道的流量測量。
五、技術參數：
1、測量液體：水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于20000ppm，粒徑小于2mm。
2、管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里。 3、管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里。
4、管徑范圍：外夾式傳感器適用管徑DN15mm~6000mm。
5、流速范圍：0~±32m/s,雙向流。
6、準 確 度：優于±1.0%（標準條件下）。
7、線 性 度：0.5%。
8、直管段長：上游>10D，下游>5D 距泵出口>30D（D:管徑）。
9、顯示方式：2*20字符液晶顯示，帶LED背光。
10、信號輸出：4-20mA或0-20mA RS232（選配RS485）。
11、環境溫/濕度：主機-30℃~+80℃;傳感器-40℃~+160℃，傳感器可浸水工作，水深小于3m。
12、電源：AC220V、DC8~36V或AC7~30V。
13、安裝：不銹鋼鋼絲安裝，特制同軸雙屏蔽電纜，可加長至200米，電纜特性阻抗50W。
六、使用說明：
1、零流量檢查
當管道液體靜止，周?chē)鸁o(wú)強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M(mǎn)程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。
七、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，使用角磨砂輪機打掉銹蝕。
3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
檢查安裝：
使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。只有這樣流量計才能穩定運行、測量準確。
信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
八、建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。

九、可選配外縛傳感器：

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

十、選型編碼：

舉例：，ZWS-100F1-200-M1-0-1-A-L5；
解釋?zhuān)汗軓綖?/span>DN200mm,標配標準M1傳感器，無輸入，4-20mA輸出，220VAC供電，信號電纜5米×2。

十一、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
